Tutorial Minescape Membuat Solid

03 December, 2013

MineTutor - Assalamualaikum w.w. bagaimana kabar sobat sekalian ? semoga dalam kondisi yang baik untuk melakukan aktifitas. Ditempat saya bekerja di daerah tarakan seputaran curah dan waktu hujan sedang dalam frekuensi yang menanjak, dengan kondisi ini biasanya body kita relatif rentan kena demam, personal story nih,he2...Belakangan memang saya kayaknya kecapean, dak tau juga perasaan aja atau halusinasi,he2..

Membuat Solid.

Kembali kejudul cerita kita tentang membuat solid. Sebenarnya saya sudah menyiapkan video tutorialnya 3 minggu yang lalu, hanya saja belum sempat saya publikasikan, terkait cerita diatas soal dak enak body,he2..alibi doank itu. Membuat solid merupakan kelanjutan atau step yang dilakukan setelah membuat batter block atau yang sering juga kita sebut block strip. Jadi posting kali ini merupakan kelanjutan cerita dari posting saya yang terbaru tentang membuat block strip.
Menurut saya ada beberapa reason tentang solid diantaranya :
  • Merupakan bentuk 3 dimensi dari batter block/block strip dengan parameter slope yang bisa kita tentukan sendiri, batter block sudutnya otomatis 90 derajat.
  • Penentuan volume OB dan tonase batubara per block lebih baik dibandingkan dengan batter block karena kita dapat memasukan parameter slope yang disesuaikan dengan kondisi lapngan (geotech) sementara slope untuk batter block adalah 90 derajat (dinding bench tegak lurus)
  • Perhitungan/pembuatan resgraphic (block SR) lebih baik karena blocknya diperhitungkan dengan kondisi slope yang mendekati/perkiraan aktual.

Hal yang penting saat merunning solid  :
tutorial minescape membuat solid
pit projection rule form
  • Pit projection rule : aturan yang akan kita berlakukan ketika merunning solid, yang kita perlukan adalah pada label operation dan surface. Operation menentukan posisi star proyeksi solid sedangkan surface adalah surface yang dijadikan acuan lebih lengkapnya sobat bisa lihat di helpnya (contoh video)
  • Bench definition : penentuan project berdasarkan tinggi bench yang direncanakan.




Baik, saya rasa cukup untuk cerita singkatnya tentang membuat solid , seperti biasanya sebagai pelengkap cerita ini saya sertakan video contoh pembuatan solid yang saya lakukan sebagai bahan/ referensi buat kawan kawan sekalian. Selamat mencoba dan semoga bermanfaat.




 lihat video tutorial membuat solid

Tutorial Minescape Membuat Block Strip

07 October, 2013


MineTutor - Assalamualaikum w.w. Seperti biasa dan yang lumrah dilakukan diawal perjumpaan bertanya kabar berita dan kesehatan satu sama lain. Semoga sobat sekalian dalam kondisi normal untuk melakukan aktivitas. Belakangan ini kondisi fisik saya kurang bersahabat mulai dari menu makan yang samar samar dak jelas dan sekarang ketularan flu dan batuk sehingga PA dan UA menurun,he2...ga ada hubungannya. Tidak terasa semakin lama kegiatan blog saya semakin jarang, bingung juga, rencananya ada tapi aktualisasinya ogah ogahan mirip kontraktor disuruh loading lumpur, ngelesnya panjang dan lebar,he2....sepenggalan kisah yang ga penting dan ga perlu dibahas.

Membuat Block Strip

Baiklah sahabat sekalian, kita nyemplung ke judul utama dari cerita ini yaitu membuat block strip/ batter block.  Kalau dilihat secara graphic block strip merupakan kotak kotak dengan ukuran tertentu yang berada didalam boundary pit. Ada juga yang menyebut kota kotak tersebut dengan pit sel (tulisannya benar kagak ya? ). Ukuran kotak atau block strip bervariasi sesuai kebutuhan dan tujuan, semakin kecil block strip/ pitsel akan memberikan informasi yang semakin spesifik baik nantinya hitungan volume overburden dan tonase batubara maupun nilai quality dari batubara didalam block strip tersebut.
Beberapa kegunaan block strip  di antaranya :
tutorial minescape membuat block strip
form generate strip
  • Block strip ini bisa dugunakan untuk membuat resgraphic untuk menentukan nilai striping ratio per block ataupun nilai komulatifnya. Dari penentuan nilai striping ratio ini nantinya kita dapat menentukan pit limit dengan syarat batas nilai striping ratio.
  • Pembuatan Forecast batubara. Dari block strip kita dapat buatkan sebuah database untuk nilai quality dari suatu block penambangan. Dengan koordinasi yang baik antara pengawas tambang dan CPP maka nilai quaility batubara yang ditambang setiap shift dapat dicontrol dengan database forecast quality dengan acuan area kerjanya adalah block strip.
  • Panduan untuk operational penambangan.  Terkadang untuk pemenuhan target produksi dimana terjadi anomali dari sequend penambangan, informasi nilai striping ratio dari masing masing block strip akan memberikan opportunity mencari block penambangan dengan nilai SR yang kecil untuk mengejar target produksi.
  • Dan lain lain.
Pada tahap awal ini saya akan coba share cara membuat block stripnya terlebih dahulu, beberapa persiapan sebelum memulainya antara lain :
tutorial minescape merger block strip
form merger block strip
  • Program minescapenya tentunya sudah terinstal, bagi yang belum silahkan di instalKita perlu boundary pit limit sebagai acuan/ constrain untuk block stripnya karena kita bukan membuat resgraphic untuk penentuan pit limit. (mudah mudahan next time).
  • Konsentrasi dan fokus ,he2...gaya lu ndro.
Oke sobat sekailian, tahap persiapan sudah komplit kayak bumbu nasi goreng, sekarang tinggal mencobanya. Dibawah ini saya sertakan link untuk melihat video tutorial membuat block strip yang saya upload ke youtube, silahkan di simak dengan suka hati step by stepnya. Ada video tutorial minescape lainnya juga yang pernah saya upload sebelumnya untuk melengkapi referensi minescape sobat semua : membuat kontur topo, membuat surface topo, setup topo model, expresi total roof dan total floor dan yang lainnya.
Demikian posting kali ini sobat sekalian, semoga dapat menjadi referensi dan bermanfaat bagi kita semua, selamat mencoba.
Bumi antar ghatas sutsa bavanias.




Membuat Kontur Iso Quality Nilai Total Sulfur

09 July, 2013

Iso quality total sulfur
Minetutor - Assalamualaikum w. w.  Apa kabar kawan dan bro sekalian, longtime no see, he2 kayak lirik lagu rege yang sering di putar di LV sarana ke tambang. Lama sudah tidak membuat tulisan di blog ini.   Pengunjung pastinya bertanya tanya kok tidak di update lagi postingan di blog minetutor, sudah 2 bulanan lebih tidak ada tutorial baru atau sekadar tulisan update, adminnya hilang ingatan atau hilang beneran,he2…I’m sorry my bro, karena lagi padat jadwal dan jaringan ikut sendat sehingga postingnya jadi ngadat.

Baiklah, pada posting kali ini saya akan share cara yang pernah saya lakukan untuk membuat Iso Quality untuk sebaran nilai TS.  Tidak terbatas pada nilai sulfur saja, sebenarnya dapat menyesuaikan dengan yang diperlukan, kebetulan waktu itu nilai TS menjadi nilai quality yang di prioritaskan menurut schedule pengapalan. Dengan adanya peta sebaran nilai quality baik itu CV, TS dan yang lainnya akan memudahkan kita untuk mengontrol qualitas batubara dari pit yang dikirim ke CPP atau ke rom sebagai data awal bagi related parties. Data Sebaran iso ini berdasarkan data bor, banyak kondisi yang dapat mempengaruhi nilai data tersebut. Jadi memang fungsinya adalah sebagai gambaran awal nilai quality batubara yang nantinya harus di sampling lagi untuk koreksi terhadap nilai quality tersebut.

Membuat Kontur Iso Quality dengan expressi Total quality

Didalam minescape terdapat expressi yang dapat kita gunakan untuk membuat kontur iso quality baik untuk nilai cv, sulfur, hgi dan nilai lainnya. Pada lapisan batubara single seam dan tidak memiliki split kita dapat gunakan metode pembuatan kontur biasa, tinggal menambahkan nilai quality yang ingin dimunculkan. Berbeda halnya dengan lapisan batubara yang banyak split, dimana saat coal getting tidak terpisah maka sebaiknya kita gunakan expressi total quality.

Spesifikasi Expressi
Totalquality(<qualdef>,<interval>,[,<x>,<y>]) dimana :
Qualdef = nilai quality yang ingin ditampilkan
Interval = seam batubara yang ingin ditampilkan nilai qualitynya
X, Y      = nilai koordinat lokasi (easting , northing) atau limit / polygon
Penulisan Expressi : Totalquality(‘TS’,’A’)  artinya kita akan munculkan nilai TS dari seam A dan splitnya (di composite).
Descripsi expressi : Calculates the quality parameter for an interval or any of its splits. The quality value is weighted by the thickness of the split. If the interval does not exist at the location, it returns
missing.b

kontur iso quality
membuat kontur iso quality dengan expressi
Untuk memulai membuat kontur iso maka kita akan gunakan modul stratmodel karena memang toolsnya tersediat pada modul ini. Silahkan perhatikan gambar dibawah, untuk memulainya klik pada menubar graphics, kemudian klik lagi pada contour kemudian klik lagi pada expression maka akan muncul jendela baru expression contour.

Perhatikan gambar berikutnya, silahkan isikan parameter  dan expressi total qualitynya mengacu pada gambar tersebut, jangan lupa output untuk menyimpan hasilnya harus di isi.  Jika sudah komplit tinggal di OK atau Apply dan tunggu proses selesai kemudian lihat hasilnya.

kontur expressi stratmodel
Demikianlah cara membuat kontur iso quality menggunakan expressi total quality, saya belum sempat buatkan video tutorialnya, mungkin nanti saya susulkan atau bagi yang berminat saja nanti silahkan di konfirmasi lagipula camtasa studionya lagi hang,he2… Oke bro sekalian demikian dulu, selamat mencoba dan semoga bermanfaat.

Tutorial Minescape Mengenal Expresi Total Roof dan Total Floor

12 May, 2013

kontur struktur total floor
kontur struktur total floor
MineTutor - Assalamualaikum w.w. Bagaimana kabar sobat minetutor sekalian. Zaman berubah, masa berganti dan waktu berlalu dan seiring waktu kayaknya aktivitas blogging saya semakin macet,he2...dak tau juga apa malas atau karena lagi dak ingin, hmn.kayaknya beda tipis tuh,he2.
Buat sobat minetutor yang coment atau emailnya dak dibales saya minta maaf ya, disamping jaringan yang on / off jarak yang ditempuh untuk mendapatkan sinyal juga lumayan,he2..ah, alasan aja lu bray. Baiklah sobat semua mengawali bulan mei dengan penuh semangat, saya akan coba share pengetahuan tentang minescape yang tidak seberapa ini,he2…Belum master aja sudah gaya, ampuuun.

Mengenal Expresi Total Roof dan Total Floor.

Pada posting saya yang terdahulu tentang tutorial minescape kita sudah belajar macam macam tuh, ada yang buat section, membuat section 3D, ada lagi membuat kontur topo, dan lain lain. Ternyata sudah banyak juga ya yang masuk di minetutor.
Sekarang kita akan coba belajar sedikit tentang expresi total roof dan total floor. Bagi yang sudah tahu dan sudah paham ini sekadar refreshing, bagi yang belum tahu mari kita cari tahu beramai ramai, emangnya pawai atau kondangan,he2…

Spesifikasi / Bentuk Expresi

TOTALROOF(<interval>[,<x>,<y,>,<lower limit>]) . Contoh penulisan Expresi : Totalroof(‘A’)  maksudnya adalah akan menentukan roof  dari seam A berikut dengan split nya. Expresi ini dapat digunakan untuk membuat suatu surface untuk total roof seam tertentu atau untuk mengenerate kontur structur total roof suatu seam.
TOTALFLOOR(<interval>[,<x>,<y,>,<lower limit>]) . Contoh penulisan Expresi : Totalfloor(‘A’)  maksudnya adalah akan menentukan total floor  dari seam A berikut dengan split nya. Expresi ini dapat digunakan untuk membuat suatu surface untuk total floor seam tertentu atau untuk mengenerate kontur structur total floor suatu seam.

Aplikasi Dari Expresi Total Roof atau Total Floor.

Dalam membuat sequend tambang apakah monthly , quarter ataupun tahunan kita membutuhkan data pendukung diantaranya data topo dan kontur struktur batubara. Kontur batubara terkadang disuatu area terdapat split atau percabangan. Ketika ingin dimunculkan kontur struktur batubaranya akan membingungkan seam mana yang akan digunakan. Nah, dengan mengenerate kontur total roof atau total floor kita tinggal menggunakan kontur total roof untuk expose atau total floor untuk sampai ke getting. Kira kira paham ya,he2…saya aja bingung ngomong apaan sih.

membuat kontur struktur total floor
membuat kontur struktur total floor
Yang kedua ketika menghitung coal expose. Kita akan mengunakan surface roof dan surface floor sebagai data top dan bottom dalam perhitungan. Nah jika di area tersebut terdapat split, akan membingungkan surface mana yang akan jadi bottomnya atau nilai batubaranya tidak muncul atau kecil (pernah mengalami ni ye). Total roof dan total floor bisa kita gunakan disaat seperti ini, jadi nilai datanya lebih afdol begitu,he2….

Oke sobat sekalian kira kira begitulan sekilas tentang Expresi Total Roof dan Total Floor yang saya ketahui, dibawah ini saya sertakan video contoh penggunaanya. Silahkan disimak dan dipraktekkan untuk mengetahui efeknya, rasakan sensasinya,he2…Demikian posting kali ini , semoga bermanfaat.






Menghitung Coal Expose Atau Inventory Dengan Minescape

16 April, 2013

Minetutor - Assalamualaikum w.w. Bagaimana kabar sobat sekalian. Lama tak bersua di dunia maya, saling bertukar karya dan semoga lebih jaya,  penyair nyasar,he2. Cukup lama juga tidak membuat posting, berhubung koneksi jaringan susah, aktivitas blog ikutan macet. Harusnya pindah kerja sekalian bawa jaringan, he2…hanya saran.

Menghitung Coal Expose Atau Coal Inventory

Pada posting kali ini saya akan coba share cara yang saya lakukan untuk mengkalkulasi tonase dari batubara yang sudah terexpose yang nantinya akan terhitung sebagai coal inventory. Bagi rekan rekan yang berkepentingan untuk menghitung coal expose cara ini dapat menjadi referensi bagi rekan rekan.
Sebelum melakukan perhitungan coal expose atau inventory ada beberapa data pendukung yang kita perlukan. Adapun data yang dimaksud antara lain :
  • Tembakan survey untuk coal expose, bisa dalam bentuk point atau boundary.
  • Surface Roof  batubara (model) sebagai top surface untuk perhitungan.
  • Surface Floor batubara (model) sebagai bottom surface untuk perhitungan.
  • Kontur Struktur batubara (floor) untuk memverifikasi kesesuaian model vs actual (kondisional).
Jika data pendukung sudah komplit kayak bumbu nasi goreng, kita bisa melanjutkan ke langkah perhitungannya. Step yang saya lakukan antara lain :

Sample Poligon
Ada beberapa parameter yang perlu disesuaikan pada form sample polygon ini yaitu :
  • Kolom schema, disesuaikan dengan data schema.
  • Input Surface, Top surface merupakan roof batubara yang akan di hitung, bottom surface adalah floor batubara yang akan dihitung.
  • Elemen ID, pick boundary (polygon) coal expose yang akan dihitung.
  • Output, Nama tabel yang dihitung. Isi sesuai keinginan
  • Tab Interval, Masukan seam batubaranya dan nilai ketebalan yang masuk dalam perhitungan.
  • Tab Qualities, masukan nilai quality yang ingin dimunculkan. Setelah selesai , OK.
sample polygon
form sample polygon


interval
sample polygon tab interval

sample polygon tab quality

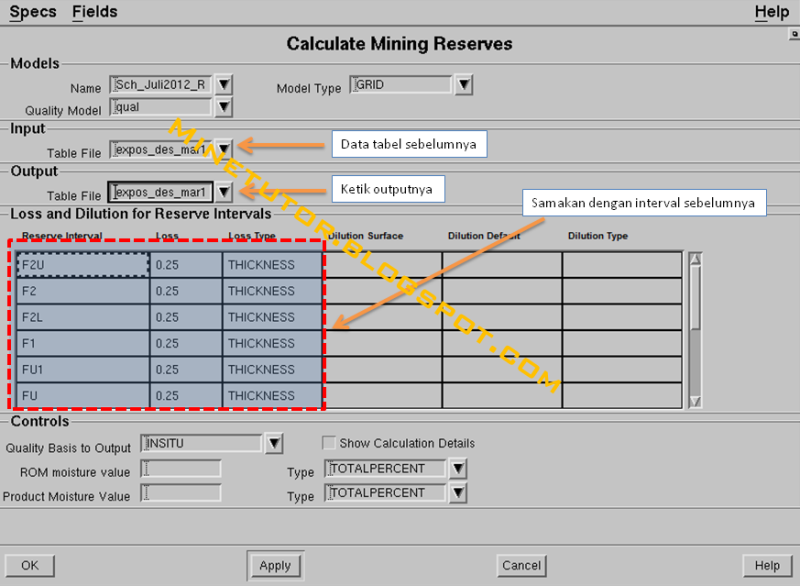

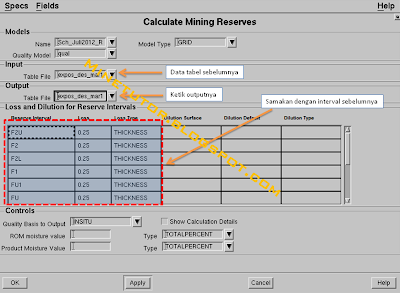

Evaluate Sample, Mining Reserve
Pada form ini yang perlu disesuaikan antara lain :
  • Input, Merupakan tabel output dari perhitungan Sample Polygon
  • Output, isi sesuai keinginan.
  • Loss & Dilution, masukan seam nya dan nilai loss yang disepakati(thickness atau percent)
  • Jika telah selesai dilanjutkan dengan Ok atau Apply.

calculate mining reserve



Accumulate Sample
Accumulate sample merupakan step lanjutan dari evaluate mining reserve, jadi tabel output dari mining reserve yang dihitung sebelumnya jadi input pada form accumulate. Untuk outputnya dapat diisi sesuai dengan keinginan. Jika sudah cocok, apply atau Ok.



accumulate sample

Report, Sample Table
Form ini untuk report accumulate sample yang telah dihitung, jadi input dari report sample table ini adalah tabel accumulate. Untuk mengetahui raw batubaranya menggunakan option mining, isikan output dengan nama yang diinginkan, lanjutkan dengan apply. Untuk melihat file reportnya dapat dilakukan dengan klik kanan pada output tabelnya, view.

report sample table
report sample table

Disamping penjelasan text saya sertakan juga gambar pendukung untuk memudahkan penyampaian informasinya.
Woke, demikian posting kali ini tentang cara menghitung coal expose atau inventory batubara, semoga dapat menjadi referensi dan bermanfaat bagi kita semua.





Setting mouse scroll untuk fungsi zoom pada Minescape

09 March, 2013

exceed configuration
Minetutor –  Assalamualaikum w.w. Bagaimana kabar sobat sekalian. Semoga belum ada yang break down ya,he2… asalkan maintenancenya bagus, insya alloh PA juga bagus,he2.ini ngomongin orang apa ngomongin unit..??

Baiklah, pada posting kali ini saya akan coba share sedikit tip/trik untuk setting scroll pada mouse agar dapat digunakan sebagai fungsi zoom saat kita menggunakan program minescape. Tentunya hal ini akan sedikit mempermudah user dalam hal zoom in dan zoom out, kita tidak perlu lagi memainkan keyboard I untuk zoom in, ataupun keyboard O untuk zoom out atau menggunakan pilihan zoom dengan klik kanan. Bagi yang sudah pernah setting, tentunya sudah merasakan kasiatnya,he2.. lebih nyaman aja ketika scroll dapat digunakanan dan lebih praktis.

Fungsi scroll ini dapat kita setting melalui exceed. Untuk mengaksesnya kita terlebih dahaulu masuk ke folder hummingbird, sobat pilih folder lagi yaitu exceed tools , kemudian klik pada exceed config. Setelahnya akan muncul menu dengan pilihan category, sobat tinggal klik pada ketegori “mouse, keyboard and other input devices”. Selanjutnya sobat pilih tab mouse input dan centang pada “wheel movement invokes macro”.


Untuk lebih jelasnya sobat sekalian saya telah siapkan video tutorialnya, bagi yang berminat untuk setting mensetting, silahkan disimak videonya,he2…Yang perlu di ingat adalah angkat yang merefleksikan keyboard I dan O yaitu angka 17 dan 18, angka ini yang nantinya di input untuk memfungsikan scroll/wheel pada mouse layaknya keyboard I ataupun O yang berfungsi sebagai zooming.
Oke sobat sekalian, demikian posting tentang setting scroll mouse untuk fungsi zoom, selamat mengetting dan semoga bermanfaat.

Tipe dan Term Dalam Transaksi Perdagangan

25 February, 2013


tipe transaksi dalam perdagangan

Minetutor - Assalamualaikum w.w.  Bagaimana kabar sobat semua, semoga tetap dalam kondisi yang prima, kaya iklan oli aja,he2…Soalnya bingung juga sob, buat intro yang beda, kan bosan kalo gitu gitu doank..


Beberapa hari yang lalu, saya coba buka buka modul yang dulu sempat copas dari sumber sumber yang sudah tidak teridentifikasi, sorry ya suhu, lupa soalnya yang mana, he2.. Yang menarik bagi saya pada modul tersebut yaitunya dalam modul tersebut terdapat term / jenis transaksi  dalam perdagangan yang melibatkan pengapalan beserta kondisi kondisi yang dipakai pada jenis transaksi tersebut.  Mungkin ada dari sobat sekalian yang mirip dengan saya yang baru mengenal tipe transaksi tersebut, jadi saya coba share pada posting kali ini.

Term Dalam Transaksi Perdagangan

Adapun beberapa term dan kondisi yang ada dalam transaksi perdagangan antara lain  :

FOB ( Free On Board)
Tipe transaksi FOB memiliki kondisi dimana :
Loading dilakukan di port penjual dengan biaya ditanggung oleh penjual.
Vessel disediakan oleh pembeli dan pembeli bertanggung jawab atas asuransi, sea freight dan biaya discharge pada port pembeli.
FOBST ( Free On Board Stewed and Trimmed )
Tipe transaksi FOBST memiliki kondisi dimana :
Loading dilakukan di port penjual dengan biaya ditanggung oleh penjual.
Vessel disediakan oleh pembeli dan pembeli bertanggung jawab atas asuransi, sea freight dan biaya discharge pada port pembeli.
Stowing dan Trimming di vessel cargo dibayar oleh penjual

FAS ( Free Alongside Ship )
Tipe transaksi FAS memiliki kondisi dimana :
Penjual bertanggungjawab selama pengiriman vessel berlangsung.
Pembeli bertanggungjawab untuk loading vessel, izin export dan clearances, dan
semua biaya serta resiko didepan.

FID ( Free Into Depot ) / FIS ( Free In Store )
Tipe transaksi FID / FIS  memiliki kondisi dimana :
Pengiriman ke depot calon pembeli dengan biaya ditanggung penjual
Biaya digunakan jika pengiriman melalui laut tidak ada.

CIF ( Cost, Insurance, freight )
Tipe transaksi CIF  memiliki kondisi dimana :
Penjual bertanggungjawab biaya FOB ditambah sea freight dan insurance.
Pembeli bertanggungjawab unloading di port kedatangan dan biayanya.

CIFFO (Cost, insurance,freight, free out )
Tipe transaksi CIFFO  memiliki kondisi dimana :
Sama seperti CIF, namun penjual juga bertanggung jawab untuk biaya unloading.
Pembeli bertanggung jawab untuk semua biaya lainnya.

Demikian dulu posting tentang term dalam transaksi perdagangan, masih ada beberapa istilah dalam tipe transaksi tersebut yang saya sendiri masih bingung, bisa di search di google,he2…namanya juga belajar, kalau tau semua malah repot,he2.. Okedeh, Selamat belajar dan semoga bermaanfaat. Chuusss.

Mengenal Penyebab Flying Rock Sebagai Efek Blasting

17 February, 2013

blasting galery
Minetutor - Assalamualaikum w.w. Apa kabar sahabat yang budiman, semoga hari demi hari semakin berjaya dan berkarya demi nusa, bangsa dan agama, he2,.kampanye parpol mode on..

Pada posting kali ini kita akan coba lanjutkan kisah terdahulu tentang teori teknik peledakan. Sekarang kita akan mengenal salah satu efek blasting yaitunya flying rock dan beberapa penyebab terjadinya flying rock tersebut. Berikut adalah beberapa penyebab terjadinya flying rock pada aktivitas blasting versi minetutor :

- Tidak Memiliki Freeface (freeface Tunggal)
Dalam suatu aktifitas peledakan salah satu yang harus diperhatikan adalah terdapatnya ruang bebas yang dengan mudah batuan dapat bergerak atau berpindah yang akan menciptakan ruang bebas baru, sehingga peledakan pada baris berikutnya akan memudahkan batuan untuk bergerak.
Suatu peledakan yang tidak memiliki freeface (freeface tunggal) akan menyebabkan pergerakan batuan relatif ke arah atas. Dalam peledakan seperti ini harus dibuat peledakan awal sebagai pembuat freeface. Contoh peledakan ini adalah  peledakan dengan metoda box-cut dan harus dibuat seminimal mungkin terjadinya flying rock

burden blasting pendek
Burden Awal Pendek
- Burden Awal Terlalu Pendek / Dekat
Terdapatnya freeface pada lokasi peledakan akan memudahkan terbongkarnya batuan, akan tetapi pembuatan lubang tembak yang sangat dekat dengan freeface juga akan menimbulkan terjadinya flying rock.

Burden awal yang pendek juga sering terjadi di freeface yang tidak lurus sehingga diperlukan extra holes atau penambahan beberapa lubang untuk meringankan beban lubang yang memiliki burden yang sangat besar. Jika penambahan lubang tersebut terlalu dekat dengan freeface akan menyebabkan burden awal jadi semakin pendek

burden awal pendek

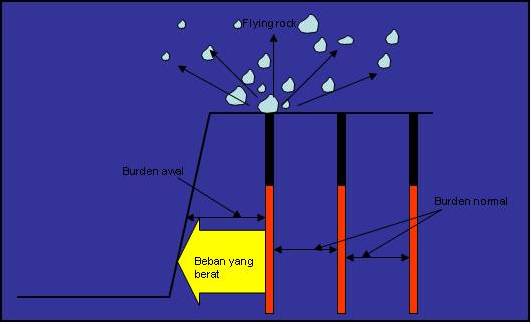

Burden Awal Berlebih
- Burden Awal Berlebih
Apabila burden awal berlebih maka akan menimbulkan beban yang berat terhadap lubang yang meledak untuk mendorong beban batuan tersebut. Sehingga sulit terbentuk ruang bebas untuk peledakan berikutnya.
Burden awal yang berlebih sering terjadi dikarenakan
  • Salah design
  • Free face tidak lurus
  • Kesulitan mesin bor untuk membor dititik yang telah ditentukan.
- Lubang Bor Miring
Pemboran lubang miring dengan kemiringan yang tidak tepat akan mudah menimbulkan terbentuknya flying rock. Apabila lubang tidak sejajar dengan kemiringan freeface akan menimbulkan terjadinya flying rock pada jarak yang pendek antara lubang dan free face.

kolom steaming pendek
Kolom Steaming Pendek
- Kolom Steaming Pendek
Panjang kolom Stemming merupakan faktor utama yang dapat mengungkung bahan peledak sehingga energi explosive akan bekerja optimal untuk menghancurkan batuan dan melemparkan massa batuan.
Jika kolom stemming terlalu pendek akan menimbulkan berlebihnya energi vertikal dan energi explosive akan dengan mudah menerobos ke atas. Pendeknya kolom stemming ini ditandai dengan terjadinya flying rock dan terjadinya kubah-kubah cekung pada blasting material pasca peledakan.

- Material Steaming Tidak Bagus
Disamping panjang kolom stemming, stemming juga dipengaruhi oleh kwalitas material stemming yang seharusnya menahan explosive untuk dapat bekerja maksimal dalam menghancurkan batuan.
Dari beberapa literatur, ukuran material stemming yang baik antara 10 – 20 mm berbentuk pipih. Jenis material yang baik adalah crushing material sehingga material stemming bisa seragam.
Di lapangan pada umumnya material stemming menggunakan cutting hasil pemboran itu sendiri. Pada batuan yang kompak cutting yang berbentuk chip akan mudah terbentuk.
Kegagalan peledakan akibat material stemming terjadi jika stemming dengan material yang lembut dan lubang basah tanpa ada pemompaan sehingga material stemming menjadi lumpur

- Lubang Pendek / Dangkal
Peledakan lubang pendek akan sangat susah dalam pengontrolan flying rock. Jika diameter yang digunakan tetap dan burden spacing juga tetap, lubang pendek akan sengat berat dalam menghancurkan batuan karena Stiffness Ratio yang kecil. Stiffness Ratio yang baik adalah >1.25

- Terlalu Banyak Baris / Row
Jumlah baris yang banyak akan mempengaruhi gelombang dan kecepatan explosive menghancurkan dan melemparkan batuan. Proses Kecepatan penghancuran dan throwing pada suatu baris akan segera diikuti oleh baris berikutnya, sehingga beban lubang pada baris berikutnya akan semakin berat. Flying rock sering terjadi di baris bagian akhir.
Untuk menghindari terjadinya Flying rock di baris bagian belakang pada peledakan dengan banyak baris, baris bagian belakang waktu ledaknya (delay time untuk ledakan) di perbesar.
Hasil peledakan yang maksimal akan terbentuk pada peledakan dengan 4 – 6 baris

Sebenarnya masih beberapa lagi penyebab flying rock yang mestinya kita ketahui, namun pada posting kali ini saya cukupkan demikian dulu, dilain kesempatan dapat disambung kembali, he2...gombal lu ye...Oke sobat sekalian, demikian dulu dan semoga bermanfaat.





View Companion Viewer Untuk Plot File HPGL

13 February, 2013

MinetutorAssalamualaikum w.w.  apa kabar sahabat sekalian. Ada yang pernah tahu dengan software view companion ? sebenarnya saya juga baru tahu, di beri tahu seorang teman tentang fungsi dan penggunaanya. Lumayan membantu saat ploting peta disamping qualitas plotting yang lumayan bagus pada format HPGL dibandingkan dengan format yang lain misalnya emf atau jpeg.

Sekilas Tentang view Companion

View Companion adalah sebuah software viewer yang dapat dipakaikan pada file HPGL / HPGL-2 yang merupakan output dari CAD misalnya saja yang sering saya gunakan yaitu minescape. Ketika Plot, pilihan format data salah satunya adalah HPGL, jika tersambung langsung ke plotter, filenya bisa langsung di print namun jika tidak, musti di konversi dulu. Salah satu fungsi view companion dapat menampilkan file dengan format HPGL tersebut dan disave ke format yang lain sesuai keperluan dan tentunya hasilnya juga lumayan bagus.
Diantara feature dari program ini :
  • Menampilkan dan dapat memprint data HPGL / HPGL-2
  • Multiple Document Interface (MDI), dapat menampilkan beberapa file sekaligus.
  • Menu dan Toolbar yang dapat di konfigurasi / costimizable
  • Sopported drag dan drop single file ataupun multy files
  • Dapat merotasi file 90 derajat.
  • Dapat menconvert data keformat DXF, PDF, TIFF, Postscript. Dll

file hpgl view companion
contoh file HPGL yang di buka dengan view com

Sebenarnya masih banyak lagi tuh featurenya, sayang bahasa ingris saya terbatas jadi yang ngertinya ya segitu, kalau sobat sudah punya softwarenya mungkin bisa lebih copy,he2…
Sebagai utilities menurut saya program ini lumayan membantu, juga mengurangi re plot, karena hasil plot yang kurang sempurna, kepotong sebagian dll.
Bagi  sobat yang belum punya, berikut saya sertakan link untuk dapat mendownload program view companion.
view companion

Baiklah, demikian dulu posting kali ini tentang program penunjang view companion, mudah mudahan berguna dan bermanfaat bagi semua amien.

Setting Exceed Agar Link ke Minescape

12 February, 2013

exceed x config
exceed x config
Assalamualaikum w.w. Gimana kabarnya sobat sekalian. Membayar hutang posting di bulan sebelumnya yang kosong jadi sekarang jadi kejar tayang juga,he2…kayak kerjaan aja pake deadline..mumpung masih ada koneksi toh, dimanfaatkan sebaik baiknya  coooy..

Baiklah sobat minetutor, pada posting kali ini kita coba membahas yang sederhana saja, fungsinya untuk memudahkan doank, dan tidak begitu ngefek namun lumayan membantu.



Setting Exceed Link ke Minescape

Adapun gunanya kita setting exceed adalah agar ketika kita membuka atau running program minescape tidak perlu membuka atau running exceed terlebih dahulu. Yang biasa terjadi setiap kita mau buka program minescape, harus buka dulu exceednya,terdi dua proses. Kita dapat menyederhanakannya. Jadi tinggal klik icon minescapenya tanpa harus membuka exceed terlebih dahulu. Untuk dapat mensetting exceed kita perlu mengakses ke MKS toolkit yang tersedia di folder instalan nutcracker saat install minescape. Untuk memudahkan membukanya bisa langsung di search mks toolkit di form search program and files.
Untuk teknis cara settingnya, saya coba buatkan video tutorialnya agar lebih mudah diikuti dan dipahami,he2…gaya lu ndro. Silahkan disimak saja ya bro semua, linknya di bawah posting ini.
Wokeh, demikian dulu posting kali ini tentang setting Exceed Untuk  Link ke Minescape, selamat menyeting bagi yang belumdan semoga bermanfaat.  Caaww.!!


Menggunakan Reformat Tabel Pada Minescape

09 February, 2013

form reformat tabel
form reformat tabel

Assalamualaikum w.w. Apa kabar sahabat minetutor. Tidak terasa sudah cukup lama saya tidak menulis di blog ini, kayaknya sudah 2 bulan ya..? Maklum sahabat yang budiman selama di site, saya jarang sekali mendapat koneksi online, palingan Cuma buat email. Jadi curhat ya bro semua,he2. Berhubung lagi ngerjain project di tempat yang ada koneksinya jadi sekalian ngapdate posting…

Sebelumnya saya ingin mengabarkan bahwa baru baru ini blog minetutor kebagian page rank dari mbah google, secara tidak sengaja saya lihat di seo quake yang terinstal di Mozilla. Saya senang sekali blog ini akhirnya dapat rank walaupun masih rank 1. Thanks ya mas bro dan mbak bro semua atas kunjunganya dan telah ikut meramaikan blog ini,he2….sesuatu sekali,he2..cuih cuih…

Menggunakan Reformat Tabel

Wokeh, back to topic memanfaatkan reformat tabel pada minescape. Untuk teman teman yang sudah familiar dengan software ini pasti sudah fasih dalam hal reformat, bagi yang belum, nyok kita belajar, .horee…Sesuai namanya reformat tabel akan memformat ulang tabel yang kita punya sesuai dengan keinginan dan parameter atau kolom kolom yang ingin di gunakan / di tampilkan. Di minescape yang saya gunakan terdapat tiga pilihan untuk reformat yaitu :
  • Reformat block.
  • Reformat interval.
  • Reformat minestar.
Di planning (pengalaman saya) kita sering menghitung nilai reserve. Baik saat monthly, weekly, quarter ataupun yearly dll, nilai dari reserve ini nantinya akan digunakan untuk pengusunan monthly plan dll. Setelah menghitung reverve kita telah memiliki tabel yang berisi nilai reserve, ob, coal dll (kolomnya rame tuh), nah kalau tabel ini (tabel accumulate) langsung kita export ke excel / yang lainya, nantinya akan perlu menyederhanakan lagi, tapi kalau mau sih monggo,he2…Nah fungsi reformat dapat menyederhanakan tabel reserve ini sebelum di export jadi data yang telah di export nantinya akan lebih sederhana sesuai keperluan kita dan tidak banyak perlu mengolah lagi,..kira kira gitu lah,he2..

toolbar reformat tabel
toolbar reformat tabel
Untuk lebih mempersingkat waktu dan lebih menjelaskan kegunaan reformat tabel ini saya coba buatkan tutorialnya pada link di bawah posting ini, silahkan disimak dan di coba sendiri sesuai keinginan dan bandingkan hasilnya.

Demikian dulu ya sahabat minetutor posting kali ini, lama nggak ngepost bingung juga mau nulis apa lagi, silahkan dicoba ya dan  semoga bermanfaat. Terus Belajar dan Berkarya. Cheers. !!


lihat video reformat tabel

Cara Menampilkan Facebook Like Box di Blog

11 December, 2012

Assalamualaikum w.w. Apa kabar sahabat minetutor yang budiman, he2..pak diman nya mana nih?  Kali ini saya akan coba berbagi tentang cara menampilkan facebook like box di blog yaitunya dapat kita posisikan di sidebar atau dibawah postingan atau di kedua lokasi tersebut.  Cara ini sudah saya coba sebelumnya dan hasilnya seperti yang ada di blog ini, cukup bagus bukan ? yah setidaknya menyediakan space untuk sahabat blog minetutor untuk sedikit memberikan apresiasinya terhadap blog ataupun artikel di blog yang dinilai menarik dan memiliki nilai tambah. Lebih kurang kayak ngono lah,sukur sukur dapat like this,he2..girang.

Menampilkan Facebook Like  Box di Blog

facebook developer home
facebook developer home
Baiklah sahabat semua, saya akan coba share langkah langkah yang saya lakukan untuk menampilkan facebook like box seperti judul di atas dengan bahasa yang pas pasan dan ilmu alakadarnya, semoga dapat dimengerti dan dipahami,he2….amien. Adapun caranya adalah :
  • Pertama kita akan membuat applikasi id dengan login ke facebook developer. Terdapat tiga optian app, pilih yang web. Ikuti langkah registrasinya dan isi form yang disediakan. Ntar  akan diminta nama dari aplikasi, isi aja dengan nama yang cocok menurut sahabat.
  • Cari dan klik tab social plugin dan klik pada like box. Akan tersedia sebuah form yang harus kita isi dan disediakan juga preview sebagai gambaran like box yang akan kita pasang di blog. Lihat gambar dibawah untuk lebih jelasnya :

facebook like box plugin
like box plugin form
  • Setelah form diisi, kemudian klik pada tombol get code pada bagian bawah form.
  • Terdapat 2 bagian code, copy kedua code tersebut dan siap kita tempat kan di blog.
facebook like box code
facebook like box code

Menampilkan facebook like box di sidebar

  • Login ke blogger.com, masuk ke dashboard dan klik tata letak/ atau layout
  • Di posisi sidebar klik add widget dan pilih html. Paste kedua code yang telah kita copy sebelumnya dari halaman developer.facebook.com dan klik simpan.
  • Save setelan dan lihat hasilnya.

Menampilkan facebook like box di bawah Postingan

  • Login ke blogger.com, di halaman dashboar pilih template, edit HTML dan centang expand template widget.
  • Cari kode berikut <div class='post-footer-line post-footer-line-1'>, dan tempatkan kode facebook yang kedua di BAWAH nya dan save template. Jika anda memiliki author box, posisikan facebook like box dibawah author box.
  • Dihalaman dashboard pilih layout/ tata letak. Disidebar tambahkan widget HTML dengan klik add widget dan klik di widget html.
  • Paste kode facebook yang pertama di kolom html tersebut dan kemudian simpan.
  • Save setelan dan lihat hasilnya, facebook like box sahabat sudah ada dibawah postingan.

Oke, demikian posting kali ini tentang menampilkan facebook like box di blog, semoga artikel ini dapat bermanfaat dan selamat mencoba.





Copyright © 2011. MineTutor - All Rights Reserved
Template Created by Creating Website
Proudly powered by Blogger
